Сколько всего существует способов запуска двигателя?

2025-07-22

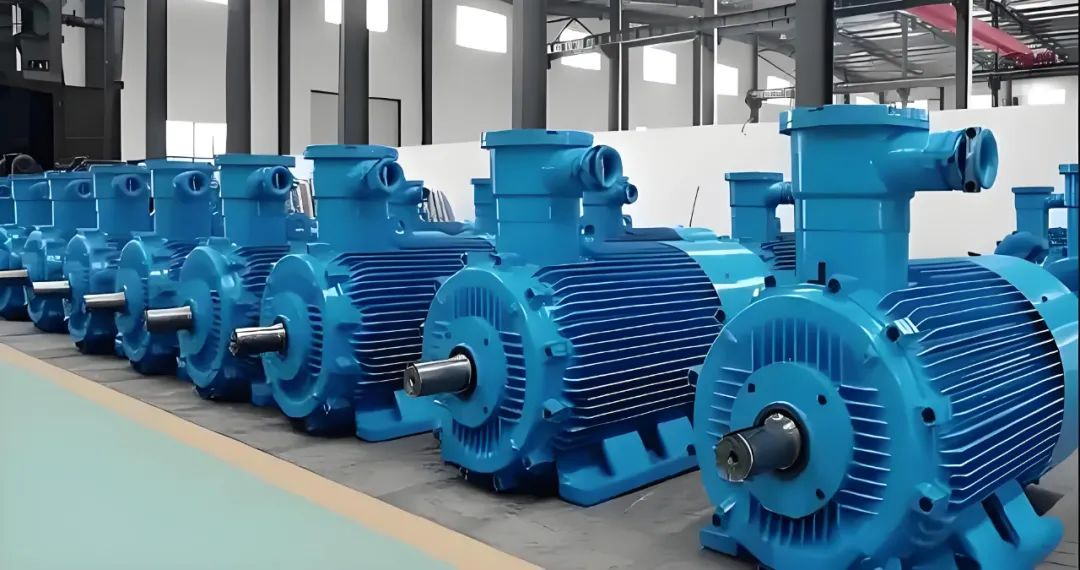

Электрикам, работающим с электрооборудованием, наиболее знакомым электрическим устройством, несомненно, является электродвигатель. Существует множество способов запуска электродвигателя, включая прямой пуск, автотрансформаторный пуск, пуск по схеме звезда-треугольник, пуск с помощью устройства плавного пуска и частотного преобразователя. Чем же они отличаются друг от друга?

1. Прямой пуск при полном напряжении

Если электрическая сеть и нагрузка допускают прямой пуск при полном напряжении, можно рассмотреть этот вариант.

Преимущества: удобство управления, простота обслуживания и экономичность. В основном применяется для двигателей малой мощности. С точки зрения энергосбережения, для двигателей мощностью более 11 кВт этот метод не рекомендуется.

2. Автотрансформаторный пуск

Использование многоотводного автотрансформатора позволяет снижать напряжение, адаптируясь к потребностям различных нагрузок при пуске, а также обеспечивает больший пусковой момент. Это часто применяемый способ пуска двигателей большой мощности.

Главное преимущество: высокий пусковой момент. При отводе 80% обмотки пусковой момент достигает 64% от прямого пуска. Возможность регулировки пускового момента через отводы. До сих пор широко применяется.

3. Пуск по схеме звезда-треугольник

Для асинхронных двигателей с короткозамкнутым ротором, нормально работающих при соединении обмоток статора в треугольник, если при пуске соединить обмотки в звезду, а после завершения пуска переключить в треугольник, можно уменьшить пусковой ток и снизить его воздействие на сеть. Такой способ называется пуском с пониженным напряжением по схеме звезда-треугольник.

При таком пуске пусковой ток составляет лишь 1/3 от прямого пуска в треугольнике. Если при прямом пуске ток составляет 6-7Iн, то при пуске звезда-треугольник - всего 2-2,3 раза. Пусковой момент также снижается до 1/3 от прямого пуска в треугольнике.

Применяется для пуска без нагрузки или с малой нагрузкой. Конструкция проще и дешевле по сравнению с другими устройствами пониженного пуска. Дополнительное преимущество: при легкой нагрузке двигатель может работать в схеме звезды, что повышает КПД и экономит электроэнергию.

4. Устройство плавного пуска

Использует принцип фазового регулирования напряжения с помощью тиристоров. Основное применение - управление пуском двигателя. Хорошие характеристики пуска, но высокая стоимость. Из-за использования тиристоров создаются гармонические помехи, влияющие на сеть.

Колебания сети также влияют на работу тиристоров, особенно при наличии нескольких тиристорных устройств в одной сети. Поэтому вероятность отказов тиристоров высока. Требуется квалифицированный персонал для обслуживания.

5. Частотный преобразователь

Современное устройство управления двигателями с наивысшим технологическим уровнем, полным набором функций и наилучшими характеристиками. Изменяет частоту сети для регулировки скорости и момента двигателя. Высокая стоимость из-за использования силовой электроники и микропроцессорной техники. Требует квалифицированного обслуживания. Применяется в случаях, где требуется регулировка скорости и высокие требования к управлению.

Сравнение достоинств и недостатков способов пуска

Пониженный пуск (звезда-треугольник): малый пусковой момент, только для пуска без нагрузки или с малой нагрузкой. Преимущество - низкая цена.

Плавный пуск: позволяет устанавливать время пуска и начальный момент для мягкого пуска и останова, ограничивает пусковой ток. Цена умеренная.

Частотный пуск: обеспечивает плавный пуск по заданному времени и работу на заданной частоте. Высокая стоимость.

Сравнение характеристик и принципов работы

1. Устройство плавного пуска сочетает технологию фазового регулирования напряжения тиристорами с управлением коэффициентом мощности. Обеспечивает мягкий пуск и останов без функции регулировки скорости.

2. Частотный преобразователь - это устройство управления (регулирования скорости), преобразующее промышленную частоту в другую частоту с помощью силовых полупроводниковых приборов. Обеспечивает истинное регулирование скорости (напряжение также изменяется с частотой, например, при постоянном v/f). Это эффективный способ регулирования скорости с высоким КПД. Позволяет реализовать истинный мягкий пуск, останов и эффективное регулирование скорости.

3. Пониженный пуск обычно реализуется через автотрансформатор или схему звезда-треугольник. Автотрансформаторный пуск обеспечивает высокий пусковой момент (до 64% от прямого пуска при отводе 80%). Возможность регулировки момента. До сих пор широко применяется.

Схема звезда-треугольник подходит для пуска без нагрузки или с малой нагрузкой. Простейшая конструкция и самая низкая цена. Дополнительное преимущество: при легкой нагрузке двигатель может работать в звезде, повышая КПД и экономя электроэнергию.

Комплексный анализ

1. Вопрос цены: частотный преобразователь самый дорогой, звезда-треугольник и автотрансформаторный пуск дешевле. Для проектов с ограниченным бюджетом экономичность становится приоритетом.

2. Управляемость: звезда-треугольник и автотрансформаторный пуск просты, но только для пуска. В автоматизированных системах используются реже, как и плавный пуск. Частотное управление двигателем (скорость, напряжение) превосходит возможности пониженного и плавного пуска. Поэтому в крупных или высокоавтоматизированных линиях предпочтение отдается частотным преобразователям.

3. Сетевое взаимодействие: частотные преобразователи могут интегрироваться в сеть через встроенные или расширенные интерфейсы. Устройства плавного пуска также обеспечивают некоторый мониторинг, но реальный мониторинг двигателя недостижим для пониженного и плавного пуска.

4. Обслуживание: звезда-треугольник и автотрансформаторный пуск просты в обслуживании. Плавный пуск менее предпочтителен - если не выбирается частотный преобразователь, лучше выбрать звезда-треугольник или автотрансформаторный пуск.

Частотный преобразователь обеспечивает полный мягкий пуск и останов, поэтому при значительных нагрузках превосходит другие способы.

Дополнительное сравнение

1. Устройство плавного пуска и частотный преобразователь

Оба относятся к способам пониженного пуска. Частотный преобразователь снижает напряжение через изменение частоты. Устройство плавного пуска реализует процесс пуска от 0 до полного напряжения через изменение угла открытия тиристоров.

Частотный преобразователь обеспечивает полное управление в течение всего процесса, включая регулировку скорости в любой момент по сигналам датчиков. Устройство плавного пуска только снижает напряжение при пуске и останове.

2. Общее сравнение способов пуска двигателей

Основные методы: прямой пуск, автотрансформаторный пуск, звезда-треугольник, плавный пуск, частотный пуск.

При допустимых условиях сети и нагрузки предпочтителен прямой пуск из-за простоты управления и экономичности.

Автотрансформаторный пуск часто применяется для двигателей большой мощности. Несмотря на устаревшую технологию, многоотводный автотрансформатор адаптируется к различным нагрузкам, обеспечивает высокий пусковой момент и имеет защиту от перегрузки и потери напряжения.

Схема звезда-треугольник имеет хорошие токовые характеристики, но слабый момент, поэтому подходит только для пуска без нагрузки или с малой нагрузкой. Простейшая конструкция и низкая цена. При легкой нагрузке позволяет экономить электроэнергию.

Эти способы относятся к ступенчатому понижению напряжения и имеют недостаток - вторичный ударный ток в процессе пуска.

3. Сравнение плавного пуска с традиционными способами

① Отсутствие ударного тока. Устройство плавного пуска увеличивает угол открытия тиристоров линейно, обеспечивая плавный рост тока от нуля до установленного значения. Нет удара по двигателю, повышается надежность электроснабжения, снижается механическое воздействие на оборудование, увеличивается срок службы.

② Функция плавного останова - постепенное замедление и остановка. Устраняет проблемы мгновенной остановки, снижает ударные нагрузки на механизмы, предотвращает гидроудары в системах водоснабжения, уменьшает повреждения оборудования.

③ Возможность регулировки параметров пуска в зависимости от нагрузки и характеристик защиты сети. Бесступенчатая регулировка до оптимального пускового тока.

Устройство плавного пуска и частотный преобразователь - это совершенно разные продукты. Частотный преобразователь используется там, где требуется регулировка скорости, изменяя и напряжение, и частоту. Устройство плавного пуска фактически является регулятором напряжения, изменяя только напряжение при пуске без изменения частоты.

Частотный преобразователь включает все функции устройства плавного пуска, но значительно дороже и сложнее по конструкции.
